Válvula de Tasa de Flujo Serie 120

Válvula de Tasa de Flujo Serie 120

La válvula de control de tasa de flujo serie 120 de OCV, está diseñada para controlar o limitar el flujo a una tasa predeterminada, independientemente de fluctuaciones en la presión descendente o ascendente.

CARACTERÍSTICAS DE LA VÁLVULA

  • Opera automáticamente presión fuera de línea.
  • Diafragma de alto rendimiento, con refuerzo de nylon.
  • El sello del asiento, blando y de forma rectangular, brinda un cerramiento hermético Clase VI.
  • Ensamble de diafragma guiado arriba y abajo.
  • Retención de asiento por estrangulamiento brindando estabilidad de flujo y presión.
  • De fácil mantenimiento sin remoción de la línea.
  • Anillo de asiento reemplazable.
  • Los pins de alineación aseguran un ensamblaje adecuado luego del mantenimiento.
  • Las válvulas son probadas en fábrica.
  • Las válvulas poseen un número de serie y están registradas para facilitar el reemplazo de partes y el soporte técnico de la fábrica.

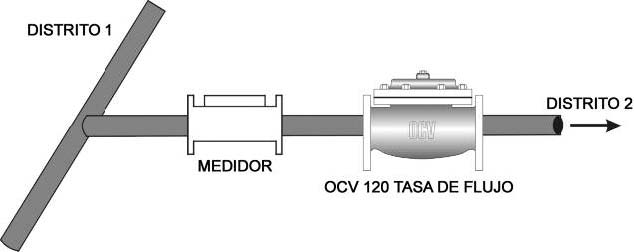

SISTEMA DE DISTRIBUCION DE AGUA

120

Cuando dos distritos de agua están conectados, la válvula limita la tasa de flujo entre ambos.

CONTROL DE CONTRACORRIENTE DE FILTRO

121

Instalada en la línea de contracorriente, la válvula limita la tasa de flujo durante el ciclo de contracorriente para evitar la desactivación de los filtros.

FUNCIONAMIENTO DE LA VÁLVULA

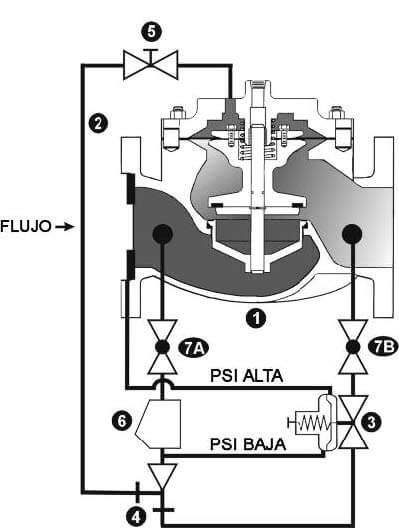

El MODELO 120 de OCV
120_1

La válvula de tasa de flujo modelo 120 de OCV está diseñada para controlar o limitar el flujo a una tasa constante y predeterminada, sin importar las fluctuaciones en la presión ascendente o descendente. Consiste en los siguientes componentes.

  1.  Válvula Básica de Control Modelo 65, una válvula de operación hidráulica y activación por diafragma, esférica o angular, con un sello de elastómero sobre metal y un retenedor de asiento de estrangulamiento.
  2. Placa de orificios, se instala en forma integral en la brida de entrada de la válvula principal. La placa de orificios es el dispositivo de detección de flujo del piloto de tasa de flujo. El tamaño de la placa de orificios se calcula según el rango de flujo de la aplicación.
  3. Piloto de control de tasa de flujo modelo 2450, una válvula piloto de dos vías, abierta bajo condiciones normales, que detecta la presión diferencial a lo largo de la placa de orificios y la equilibra contra una carga de resorte ajustable. Este diferencial es proporcional a la tasa de flujo a lo largo de la válvula. Un aumento en el diferencial tiende a causar el cierre del piloto.
  4. Eyector Modelo 126, una simple conexión en T con un orificio fijo en su puerto ascendente. Brinda la presión adecuada a la cámara del diafragma de la válvula principal, dependiendo de la posición del piloto de tasa de flujo.
  5. Válvula de aguja modelo 141-2, que controla la velocidad de abertura/cierre de la válvula principal.
  6. Filtro en Y modelo 159 (estándar en válvulas de servicio hidráulico). El filtro protege al sistema piloto contra contaminantes sólidos en el fluido de la línea.
  7. Dos Válvulas de Bolas Modelo 141-4 (estándar en válvulas de servicio de agua, opcionales en válvulas de servicio de combustible), útiles para aislar el sistema piloto para.
VÁLVULA DE CIERRE POR EXCESO DE FLUJO

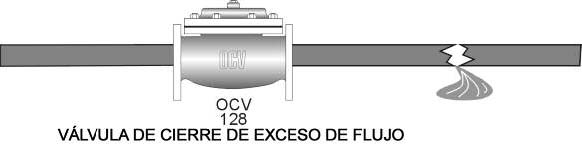

El MODELO 128 de OCVLa válvula de cierre de exceso de flujo modelo 128 de OCV, tiene similaridades con la válvula de control de tasa de flujo modelo 120. Sin embargo, el lugar del piloto de tasa de flujo descrito previamente, modelo 2450, la 128 está equipada con un piloto ajustable, con carga de resorte, bloqueado-abierto, sin modulación (modelo 1380). Mientras la presión diferencial a lo largo de la placa de orificio (tasa de flujo), sea menor que la configuración del piloto, la válvula permanece abierta. En caso de que la presión diferencial de la placa de edificio, excede la configuración del piloto, el piloto se coloca en la posición cerrada y cierra totalmente la válvula principal. El piloto y la válvula principal permanecen cerrados hasta ser restablecidos manualmente.

120_2

El modelo 128 de OCV es por lo tanto útil para proteger contra una rotura en la tubería descendente.

Material de construcción del piloto de exceso de flujo modelo 1380: Acero inoxidable
Placa de Orificios: Acero inoxidable

CONSIDERACIONES DE MEDIDAS

Características del Flujo

Basado en la dimensión de perforación de la placa de orificios estándar, con agua como el medio fluido. Consultar en fábrica para otros líquidos y tasas de flujo.

120_3

Dimensionamiento Tasa de Flujo Válvulas de Control

Utilizando el cuadro de características anterior, seleccione el tamaño donde la tasa de flujo se acerque más a la parte media del rango. Por ejemplo, para 300 gpm, el mejor tamaño sería una válvula de 3 pulgadas.

A veces una válvula seleccionada en esta forma tendrá un tamaño menor al estándar, y puede que no haya espacio para reductores. Cambiando a una placa de orificios de tamaño menor al estándar, pueden utilizarse válvulas mayores a tasas de flujo menores que las que se muestran. Consultar en fábrica para obtener detalles.

Para una guía comprensiva de clasificación, vea el software de selección y clasificación ValveMaster de OCV.

Piloto 2450: Piloto de Tasa de Flujo

  • El piloto es ajustable según el campo (dentro del rango de los orificios).
  • Una amplia área de diafragma para detectar pequeños cambios en la presión diferencial.
  • Diseño de balance hidráulico para un control preciso.
  • Especialmente diseñado para el control de la tasa de flujo.

INSTALACIÓN

El modelo 120 es entregado totalmente ensamblado fábrica, y listo para la instalación en el punto apropiado del sistema. Instale la válvula usando como referencia la flecha de flujo en la etiqueta. La placa de orificio se encontrará en la brida de entrada. Se recomienda que por lo menos se dejen cincodiámetros de tubería recta, en el sentido ascendente de la válvula.

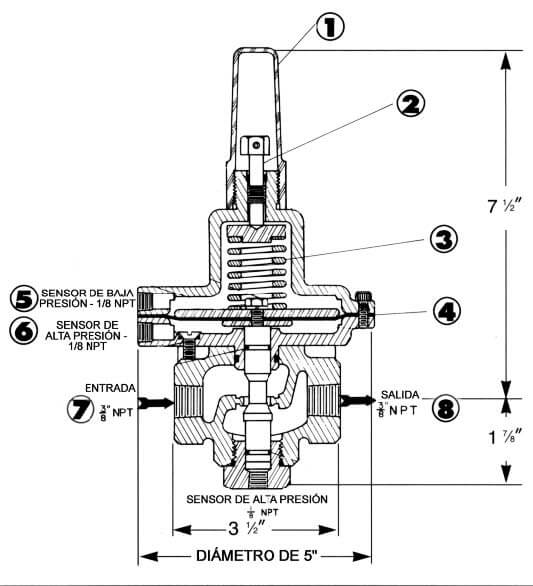

FUNCIONAMIENTO DE LA VÁLVULA PILOTO

El modelo 2450 es una válvula piloto diafragma, normalmente abierta, de doble acción, con carga de resorte, (ver ilustración). La tubería de control proporciona detección de la presión diferencial a lo largo de la placa de orificio de entrada de la válvula. El lado ascendente (de alta presión) es detectado bajo el diafragma del piloto; el descendente (de baja presión) es detectado por sobre el diafragma. El cierre del piloto es asistido por el resorte ajustable. La tasa de flujo puede ser cambiada mediante el tornillo de ajuste. El piloto es ajustable dentro de un radio 4:1, dependiendo de la medida del orificio.
Las variaciones en el diferencial de presión a lo largo de la placa de orificio, producen modulación en el piloto de doble acción, que a su vez genera una modulación en espejo en la válvula principal. La presión diferencial aumentada trabaja para cerrar la válvula, mientras que una caída de presión laabre.
1.  Cubierta de Tornillo de Ajuste
2. Tornillo de Ajuste
3. Resorte
4. Diafragma
5. Puerto de detección de baja presión en la placa de orificios
6. Puerto de detección de alta presión en la placa de orificios
7. Entrada del Piloto
8. Salida del Piloto

120_4

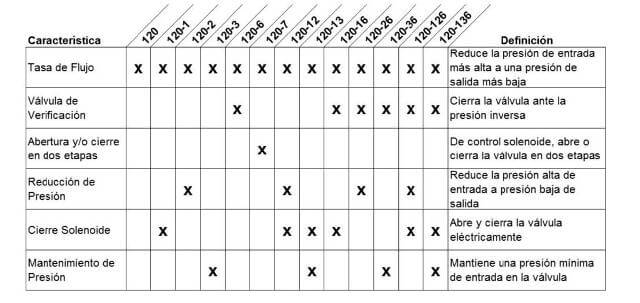

GUÍA DE SELECCIÓN DE VÁLVULAS

Combinando varios pilotos de control, pueden realizarse múltiples funciones con una única válvula de control de tasa de flujo serie 120. Para encontrar la válvula de función de combinación, seleccione las características deseadas y luego el número de modelo.

Este cuadro representa sólo una muestra de las válvulas más usuales. Consulte en la fábrica acerca de datos específicos del modelo de su elección.

Las válvulas de combinación pueden reducir o eliminar la necesidad de otros equipos. Por ejemplo: Si el sistema requiere una función de reducción de presión, es posible añadir la herramienta como una función de la válvula de tasa de flujo modelo 120-2.

120_5

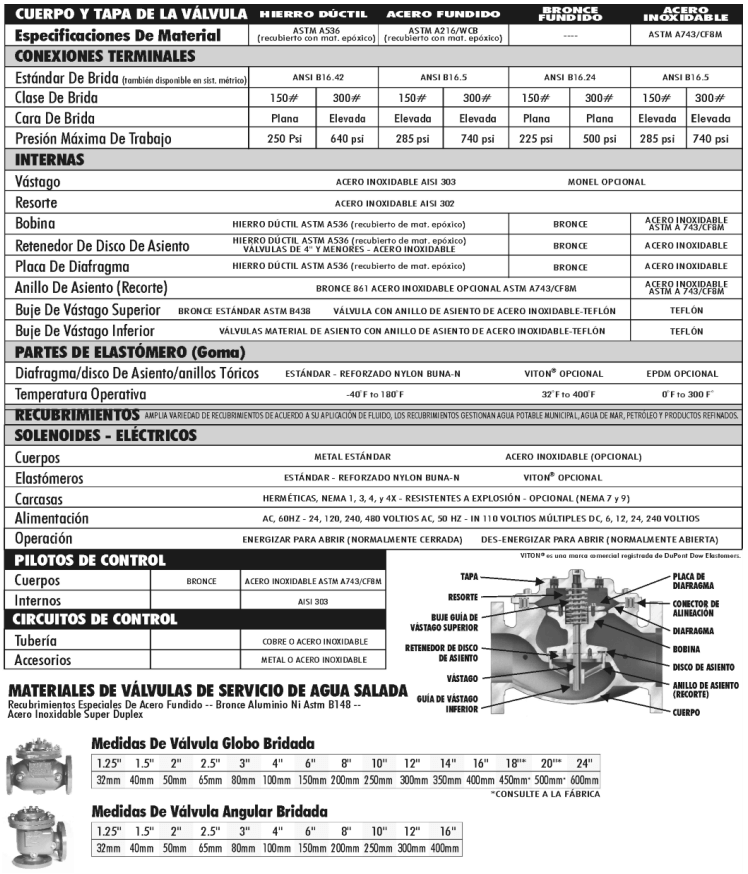

ESPECIFICACIONES DE MATERIALES

modelo_120_especificaciones

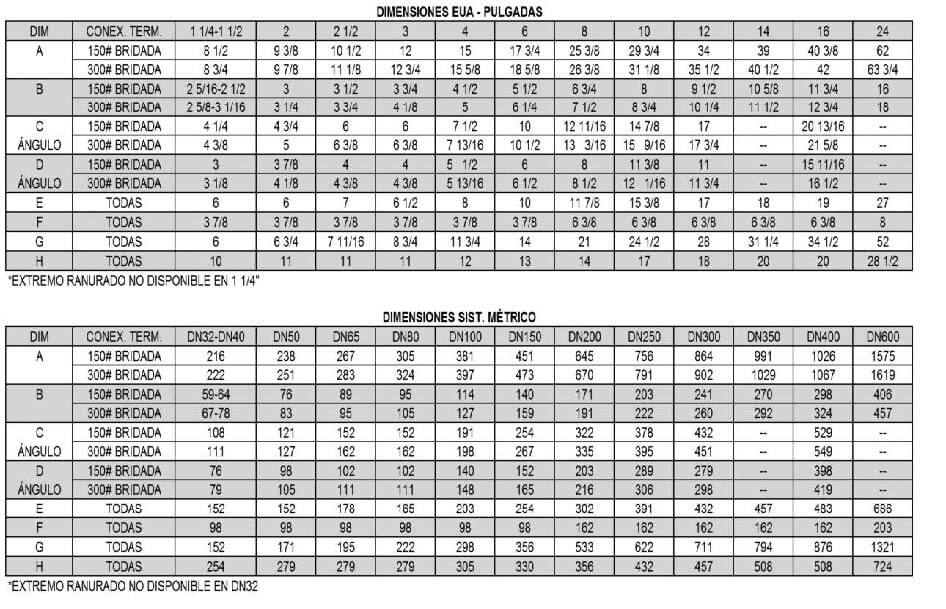

DIMENSIONES DE LA SERIE 120 DE OCV

120_7

120_ab



Para una máxima eficiencia, la válvula de control OCV debe ser montada en un sistema de tuberías de manera tal que la tapa (cubierta) de la válvula se encuentre en la posición superior. Otras posiciones son aceptables, pero puede que no permitan el máximo y más seguro funcionamiento de la válvula. En particular, por favor consulte con la fábrica antes de instalar válvulas de 8 pulgadas o mayores, o cualquier válvula con un interruptor de límite, en posiciones diferentes a las descritas. Debe tener en cuenta el espacio al instalar válvulas y sus sistemas pilotos.

Es necesario que un técnico calificado establezca y lleve a cabo un programa de mantenimiento e inspección de rutina una vez al año. Consulte con nuestra fábrica al 1-888-628-8258  para información sobre partes y servicios.

Como ordenar su valvula

Al realizar su orden, por favor indique: Número de serie – Tamaño de válvula – Esférica o Angular – Tipo de presión – Roscada, Bridada, Acanalada – Material de los bordes – Rango de ajuste – Opciones de piloto – Necesidades especiales / o requisitos de
