El “Sistema operador de pozo” de OCV brinda control de los niveles de acuífero artesiano/pozo evitando el sobre bombeo. El sistema operador de pozo puede ser tan simple como una álvula, un pozo y un controlador electrónico de multi etapa, o tan complejo como tres válvulas, tres pozos y un controlador electrónico de multi etapa. El controlador electrónico opera la válvula a través de la presión de línea mediante dos solenoides (abriendo y cerrando). La función hidráulica tradicional trabaja en conjunto con las opciones electrónicas proporcionando interface digital, operación remota y control más preciso sobre un alcance de operación mayor.
Modelos disponibles: Operador de pozo (WC), Operador de pozo doble (DWC) y Operador de pozo triple (TWC)
APLICACIONES TRIPLES
| Model | Model Sheet | Model Sheet (metric) | Specifications | Animation | Operations Manual |
|---|---|---|---|---|---|
| Sistema Operador de Pozo Modelo 22WC |
|
|
|||
| Operador de Pozo Doble Modelo 22DWC |
|
|
|||

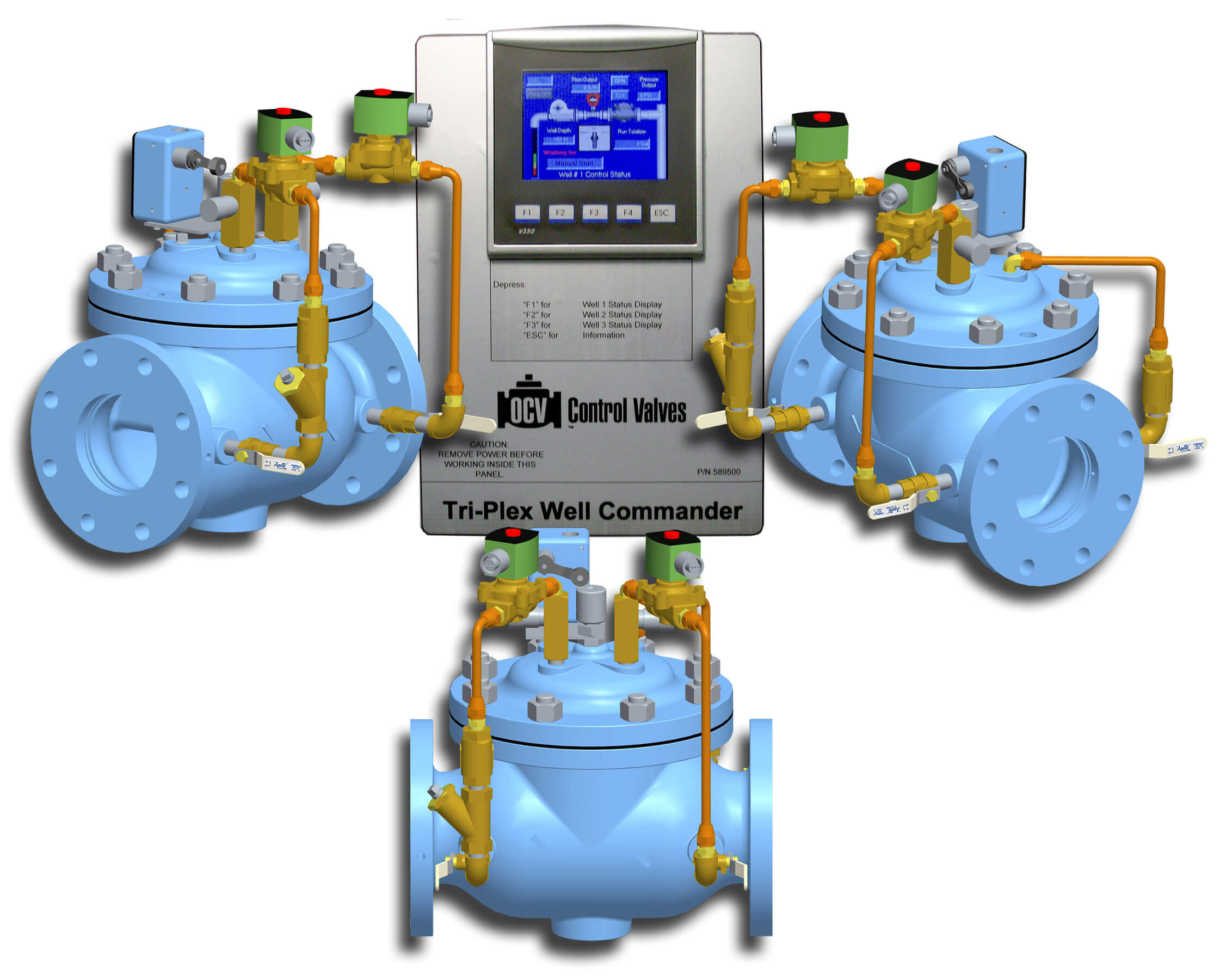

| Operador de Pozo Triple Modelo 22TWC |
|
|
– Tasa de flujo de salida vía transductor medidor de flujo*
– Presión de descarga de válvula vía transductor de presión*
*Solamente una variable de proceso se encuentra en control en cualquier momento dado, aunque
*Los sensores/transductores son suministrados por el usuario.
El sistema operador de pozo puede asistir en la conformidad con regulaciones relativas al bombeo en el sistema de agua de tormentas de la ciudad. El sistema operador de pozo puede medir la profundidad del pozo húmedo, limitar el volumen y controlar el volumen de agua que es bombeado al sistema de agua de tormentas de la ciudad, todo sin la necesidad de personal presente para monitorear o controlar el sistema. También se pueden agregar opciones a mensajes de texto/e-mail relativas al sistema cuando está bombeando, cuánto se bombea y en qué volumen.
El sistema operador de pozo puede actuar como una herramienta crítica para mantener las aplicaciones en conformidad con las limitaciones que regulan el bombeo de pozos. Una vez que el bombeo comienza, la válvula puede controlar la profundidad, presión o cualquier combinación a partir de ello, hasta un punto de ajuste seleccionado por el usuario, generalmente un volumen máximo. Un punto de ajuste de reinicio puede ser definido para permitir un reinicio automático (durante una condición válida de ejecución), hasta que la condición de parada es válida nuevamente. El sistema operador de pozo también puede ser programado para desconectar alarmas, parar automáticamente o enviar una advertencia de texto/e-mail cuando las condiciones han sido excedidas.

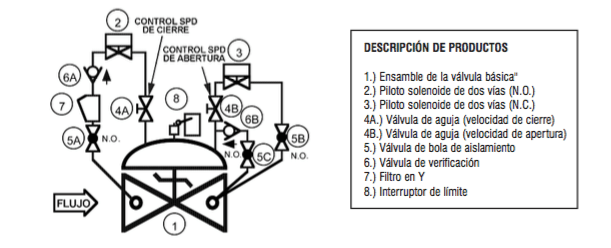

El sistema operador de pozo con una válvula de control digital modelo 115-36
La configuración inicial ha sido realizada para el pozo, lo que incluye la selección del usuario del modo deseado de control.
Secuencia de control de arranque:
El controlador recibe un comando válido de ejecución. Luego verifica para asegurarse que la profundidad del pozo se encuentra por encima del nivel mínimo (selección 1 del usuario), y de que no existe flujo antes de comenzar el bombeo. El controlador inicia el bombeo contra la válvula cerrada hasta que la demora de arranque alcanza el límite de tiempo. El modo de entrada seleccionado del controlador abre la válvula de acuerdo a un índice ajustable controlado. El controlador administrará la entrada seleccionada posicionando la válvula (abierta o cerrada) de acuerdo a los pilotos solenoides (2 y 3), para mantener el punto de ajuste seleccionado por el usuario.
Caso 1:
1) WDC- Control de profundidad de pozo
2) WDA – Alarma de profundidad de pozo (profundidad mínima permitida) Caso 2:
3) WDR – Recuperación de profundidad de pozo (punto de reinicio)
Caso 2:
Controlar el flujo de pozo: En este modo el usuario selecciona tres puntos de ajuste (3):
1) WFC- Control de salida de flujo de pozo
2) WDA – Alarma de profundidad de pozo (profundidad mínima permitida)
3) WDR – Recuperación de profundidad de pozo (punto de reinicio)
Caso 3:
Controla la presión de salida de la válvula: En este modo el usuario selecciona tres puntos de ajuste (3):
1) OPC- Control de la presión de salida de la válvula
2) WDA – Alarma de profundidad de pozo (profundidad mínima permitida)
3) WDR – Recuperación de profundidad de pozo (punto de reinicio)
Secuencia de control de desconexión: Cuando el comando de ejecución del controlador se torna inválido, el controlador cerrará la o las válvulas a una velocidad controlada y ajustable, y luego de que las válvulas estén cerradas, la bomba se apagará.

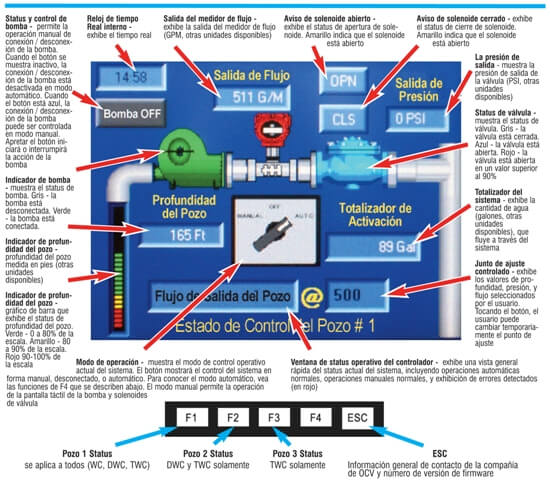

La pantalla del operador es una pantalla de comando táctil, por lo tanto al tocar un botón de la misma se generan menús adicionales exhibiendo información o descripciones de las acciones de botones.
Características del controlador del operador de pozo
Combinar botones F muestra menús adicionales F4 Es el botón primario y debe ser presionado al presionar el botón secundario Los botones comunes se enumeran a continuación, otras funciones de control se cubren en el manual O&M.
F4+F1- modo automático de configuración automática de programa de pozo 1 para la operación del operador de pozo (modo de profundidad, flujo o presión). También modos de alarma (todos los pozos)
F4+F2- modo automático de configuración automática de programa de pozo 2 (DWC y TWC solamente) para la operación del operador de pozo (modo de profundidad, flujo o presión). También alarma
F4+F3- modo automático de configuración automática de programa de pozo 3 (TWC solamente) para la operación del operador de pozo (modo de profundidad, flujo o presión).
También alarma

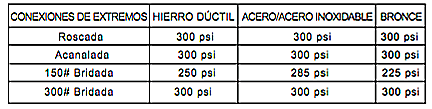

Las presiones de operación de los solenoides pueden variar significativamente; consulte en la fábrica acerca de la aplicación de las válvulas Modelo 115-36 de OCV, trabajando con presiones que exceden las exhibidas en el gráfico.

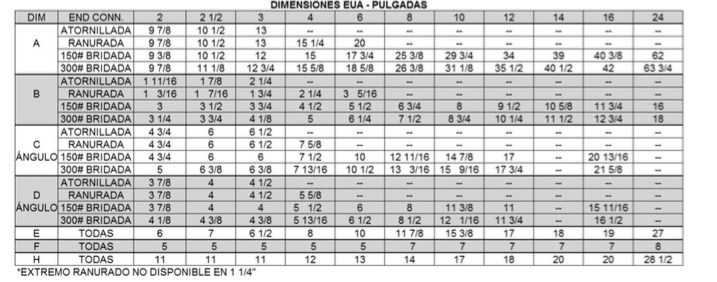

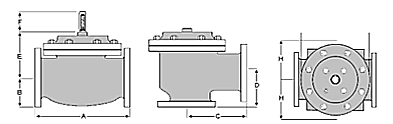

Para una máxima eficiencia, la válvula de control OCV debe ser montada en un sistema de tuberías de manera tal que la tapa (cubierta) de la válvula se encuentre en la posición superior. Otras posiciones son aceptables, pero puede que no permitan el máximo y más seguro funcionamiento de la válvula. En particular, por favor consulte con la fábrica antes de instalar válvulas de 8 pulgadas o mayores, o cualquier válvula con un interruptor de límite, en posiciones diferentes a las descritas. Debe tener en cuenta el espacio al instalar válvulas y sus sistemas pilotos.
Es necesario que un técnico calificado establezca y lleve a cabo un programa de mantenimiento e inspección de rutina una vez al año. Consulte con nuestra fábrica al 1-888-628-8258 para información sobre partes y servicios.
