800D-MTW Piloto De Flotación De Interface -Esnsamble lateral
-
El controlador manual balastrado verifica la integridad de la boya -
La brida montada lateral encaja en la mayoría de las marcas de separadores de filtro
-
La boya “cabalga” la interface entre el agua y el combustible
-
Control de cuatro vías para activar la válvula de conexión de descarga y/o la válvula de drenaje automático de agua
-
Utiliza un bloque piloto 800 (ver hoja de modelo 800)
-
Ensamble de boya y piloto de flotación (no contiene metales rojos)
-
Probada en fábrica
El modelo 800D-MTW es un flotante de separación de filtro de montaje en la parte inferior, que permite sólo la
descarga de combustible limpio y libre de agua del separador de filtros. Los tres modelos son como sigue:
CONEXIONES DE LOS PUERTOS DEL BLOQUE PILOTO
(Todos los puertos son de 1/8” NPT)
ENERGÍA: Presión del tanque del separador de filtros
VÁLVULA DE ACELERACIÓN: Tapa del piloto de aceleración
DRENAJE DE AGUA: Tapa de la válvula de drenaje automático de agua
ESCAPE: Línea de drenaje atmosférico
FUNCIONAMIENTO

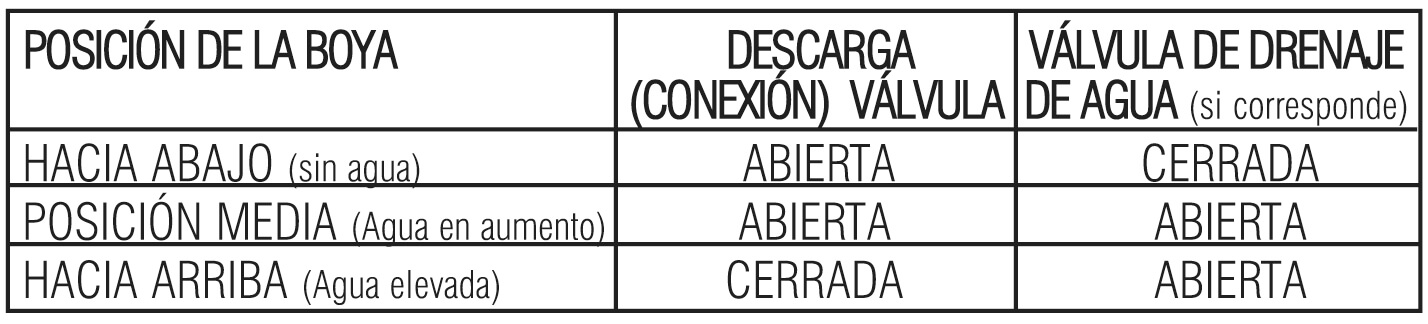

La boya del modelo 800D-MTW posee un contrapeso que le permite flotar en el agua, aunque se hunde en combustible. Dependiendo del nivel de agua en el separador de filtro, el modelo 800D-MTW activa los otros componentes de control en el sistema de la forma siguiente:
La activación del controlador manual eliminará el contrapeso del brazo del flotante. Esto permite al flotante elevarse, confirmando la operación correcta del piloto, válvula de conexión, y/o la válvula de drenaje de agua, así como también la integridad de la válvula de bola flotante misma.
MÁXIMA PRESIÓN: 300 psi (20.7 bar)
TEMPERATURA DE OPERACIÓN: 32°-120°F (0°-49°C)
MÁXIMA GRAVEDAD ESPECÍFICA DEL COMBUSTIBLE: 0.85
