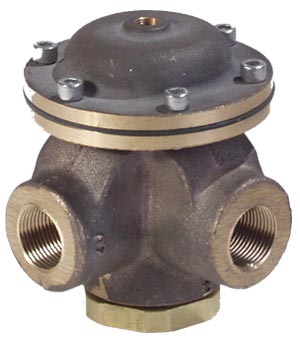

3600 Piloto Auxiliar De 3 Vías
El piloto 330P es un piloto auxiliar operado por un control de puerto más pequeño, como por ejemplo un piloto solenoide, de flotación o de altitud. Su propósito es brindar una acción de abertura y cierre acelerada de la válvula principal. Suele instalarse con su puerto No.3 conectado a la entrada de la válvula principal, su puerto No.2 conectado a la salida de la válvula principal, y su puerto No.1 conectado a la cubierta de la válvula principal (la tapa). La presencia o la ausencia de presión en el diafragma provoca un cambio en el piloto. Se utiliza para la operación directa de encendido/apagado de la válvula principal.
-
De operación hidráulica, con tres puertos y doble posición
-
Puertos de ¾ pulgadas
-
3600 – Activación – Cierra la válvula principal
-
Todas las partes son reemplazables sin removerlas de la válvula
-
Asiento de goma a metal
-
Construcción de bronce o acero inoxidable
Algunos usos típicos incluyen:
Válvula de altitud serie 3330 (10 pulgadas y mayores)
Válvulas de flotación serie 8000 (8 pulgadas y mayores)

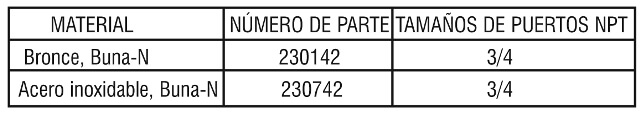

MATRIZ DEL MODELO 3600

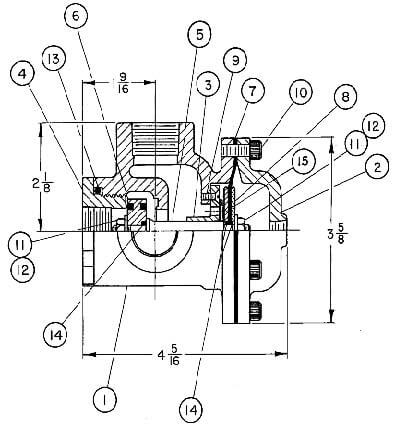

| Modelo 3600 Piloto Auxiliar de 3 Vías:
1. Cuerpo
2. Tapa
3. Placa de guía
4. Adaptador
5. Vástago
6. Disco de Asiento
7. Diafragma
8. Placa de Diafragma
9. Tornillo de Cabeza Plana
10. Tornillo HD del conector
11. Tuerca de cabeza hexagonal
12. Arandela de Sellado
13. Anillo tórico
14. Anillo tórico
15. Resorte (opcional)
|
 |
|

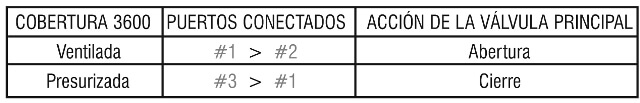

MATRIZ DE OPERACIÓN |
 |
MATERIALES
Bronce
Acero Inoxidable ASTM A743/CF8-M
Elastómeros (diafragma, disco de asiento, anillos tóricos)
Buna-N (estándar)
Viton® (opcional) Viton es una marca registrada de DuPont Dow Elastomers
EPDM (opcional)
MANTENIMIENTO
Los componentes de goma suelen ser las únicas partes que pueden requerir un reemplazo periódico.
Están disponibles en kits que consisten en el diafragma, el disco de asiento y todos los anillos tóricos.
Los kits son iguales para los modelos 3600 y 3600S
Kit Buna-N – Parte No. 930040
Kit Viton® – Parte No. 930140
Kit EPDM – Parte No. 930440
SÍMBOLO ESQUEMÁTICO
El Modelo 3600 se muestra en el Esquemático de Válvulas OCV como:
 |
| EJEMPLO: Se muestra aquí en una válvula de altitud de flujo de una vía modelo 3331, de 10 pulgadas y mayores. |
