Accesorios Y Partes De La Válvulas
159 Filtro en Y

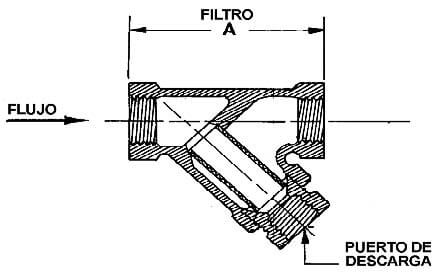

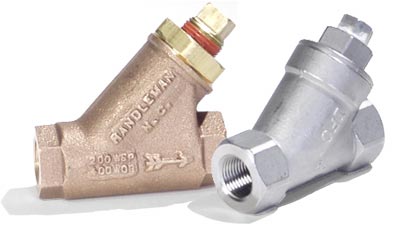

FILTRO EN “Y” MODELO 159 El filtro en Y 159 se instala en la tubería de entrada del sistema piloto y lo protege de contaminantes sólidos en el fluido de línea. Es el filtro estándar para las válvulas de servicio hidráulico.

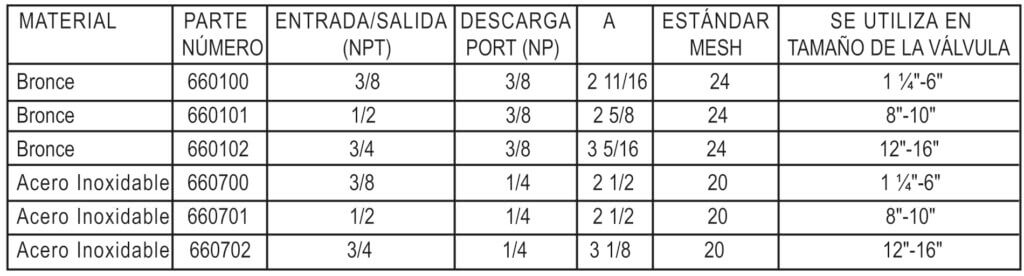

MATRIZ DEL FILTRO EN “Y” MODELO 159
 |
 |
MATERIALES
Bronce, ASTM B62
Medidas de malla opcionales: 50,100
Acero inoxidable, CF8-M (316)
Medidas de malla opcionales: 60, 80, 100
Las mallas son de acero inoxidable
MANTENIMIENTO
La limpieza y la verificación de rutina del filtro en Y ayudarán a mantener a la válvula de control funcionando apropiadamente. Las equipadas con el filtro en Y modelo 159 se presentan con válvulas de bolas de aislamiento. Estas permiten la eliminación del fluido a través del puerto de descarga, o la eliminación del fluido mismo mediante una limpieza manual.
SÍMBOLO ESQUEMÁTICO
El filtro en Y Modelo 159 se muestra en el Esquemático de Válvulas OCV como:
 |
| EJEMPLO: Se muestra aquí en una Válvula de Reducción de Presión Modelo 127-3. |
